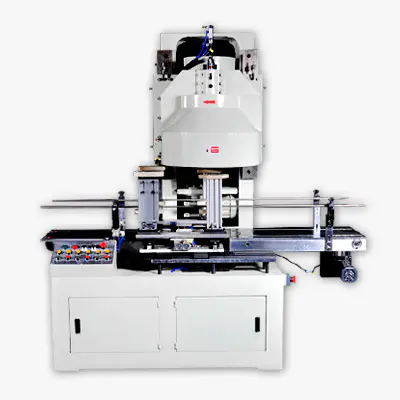

স্বয়ংক্রিয় সিলিং মেশিন অপারেশন সম্পর্কিত নির্দেশাবলী:
এক: পাওয়ার সাপ্লাই এবং এয়ার সাপ্লাই স্পেসিফিকেশন পূরণ করে কিনা তা পরীক্ষা করুন।
দুই: প্রধান মোটরের কিছু ফাংশন
প্রধান মোটর সিল করা (সিলিং মোটর 960r/মিনিট), যখন সিলিং ক্লাচ ডিস্কটি ক্লাচ সিলিন্ডারে ঝুলানো হয় (বসন্তের প্রতিরোধকে অতিক্রম করে), মোটরটি 11টি ঘূর্ণন (প্রায় 0-7 সেকেন্ড) জন্য ঘোরার পরে, ক্লাচ ডিস্ক স্বয়ংক্রিয়ভাবে টানার কারণে বিচ্ছিন্ন হয়ে যায় (ক্লাচিং সিলিন্ডারটি চলা বন্ধ হয়ে যায় এবং প্রায় 0.5 সেকেন্ডের মধ্যে পুনরায় সেট হয়ে যায়), স্প্রিং এর বল, ঝুলন্ত পিন অবতল গর্ত থেকে টানা হয় একটি সিলিং ক্রিয়া সম্পন্ন করার জন্য।
তিন: স্প্লিটার অংশ
যখন ফ্রিকোয়েন্সি রূপান্তর সক্ষম করা হয়, তখন ইন্ডেক্সিং মোটর চলতে শুরু করে, এবং ঘূর্ণায়মান ক্লাচ ইলেক্ট্রোম্যাগনেটিক চককে শক্তিযুক্ত করা হয় যাতে রিডুসারটি মোটরের সাথে মেলে এবং ডিভাইডারকে ইন্ডেক্সিং অ্যাকশন করতে চালনা করে।
চার: চাপ ট্যাংক, শীর্ষ ট্যাংক অংশ
ইন্ডেক্সিং টার্নটেবল পণ্যটিকে যথাস্থানে সূচী করার পরে, সিলিং অ্যাকশনের প্রয়োজন হওয়ার আগে, চাপ ট্যাঙ্ক সিলিন্ডার সিলিং অ্যাকশনটি সম্পাদন করতে পণ্যটিকে চাকার তারের মধ্যে চাপ দেয়। ইজেক্টর সিলিন্ডারটি সিল করা পণ্যটির উপরে ব্যবহার করা হয় যাতে পণ্যটিকে সূচক প্লেটে ঠেলে দেওয়া না হয় এবং এটি আবার চলার সময় সিলিং ট্রেতে আটকে যায়, যার ফলে সূচক প্লেটটি কাজ করতে পারে না।
পাঁচ: সিলিং ক্লাচ সিলিন্ডার
যখন পণ্যের ইন্ডেক্সিং হয় এবং সিলিং অ্যাকশনের প্রয়োজন হয়, তখন সিলিং সিলিন্ডার বন্ধনীর মাধ্যমে গিয়ার প্লেটকে সমর্থন করে। ঝুলন্ত পিন এবং অবতল ছিদ্র ঝুলানোর পরে প্রায় 0.5 সেকেন্ড পরে, ক্লাচ সিলিন্ডার থেমে যায় এবং পুনরায় সেট হয়। এই সময়ে, গিয়ারটি ইতিমধ্যেই রয়েছে প্রধান মোটরের ঘূর্ণনের কারণে, এটি পড়ে যেতে পারে না। 11টি বিপ্লবের পরে এটি স্বয়ংক্রিয়ভাবে পড়ে যাওয়া দরকার। বসন্ত লিউলিহে প্লেটকে অবতল গর্ত থেকে দূরে টেনে নিয়ে যায়। সিলিং সিলিন্ডারটি তোলার 0.5 সেকেন্ড পরে, ক্লাচ ডিস্কটি স্বাভাবিক অবস্থায় স্বয়ংক্রিয়ভাবে ঝুলতে সক্ষম হওয়া উচিত। যদি না হয়, প্রক্রিয়া পরীক্ষা করুন.
ছয়: পুশ সিলিন্ডার
কাজের মোড নির্বিশেষে, যখন সূচী প্লেট একটি স্টেশনের জায়গায় থাকে, তখন ট্যাঙ্ক পুশিং সিলিন্ডার একটি ধাক্কা ক্রিয়া সম্পাদন করে। এই সময়ে, স্টেশনে পণ্য থাকুক না কেন, সিলিন্ডার পণ্যটিকে সূচক প্লেট থেকে দূরে ঠেলে দেওয়ার জন্য একটি ক্রিয়া সম্পাদন করে। এই কর্ম প্রোগ্রাম সময় দ্বারা নিয়ন্ত্রিত হয়. বাতাসের চাপ স্বাভাবিক হলে পণ্যটিকে দূরে ঠেলে দিতে কতক্ষণ সময় লাগে, প্রোগ্রামে সময় সেট করুন এবং সময় শেষ হলে অ্যাকশনটি পুনরায় সেট করুন। খুব বেশি সময় থাকতে পারে না, পুশ রড পরিসরে প্রবেশ করতে হবে এবং উপাদান জ্যাম প্রতিরোধ করতে পরবর্তী সূচী অবস্থানে ফিরে যেতে হবে।
সাত: ট্যাংক পরিবাহক বেল্ট মধ্যে
স্বয়ংক্রিয় কাজের মোডে, যখন সূচক প্লেটের ইন্ডেক্সিং অবস্থানের প্রক্সিমিটি সুইচ পণ্যটি সনাক্ত করে না, তখন পণ্যটি সনাক্ত না হওয়া পর্যন্ত পরিবাহক বেল্টটি চলতে থাকে। যখন সূচক প্লেট চলছে, তখন পরিবাহক বেল্টটি পণ্য এবং সূচকটিকে প্রান্তের বিরুদ্ধে ঘষা থেকে আটকাতে চলতে পারে না। যখন ইন্ডেক্সিং করা হয়, তখন কনভেয়র বেল্টের সিলিং চক্রকে প্রভাবিত না করেই সিলিং অ্যাকশন সঞ্চালিত হলেই পণ্যটিকে ইন্ডেক্সিং পজিশনে পাঠানোর জন্য পর্যাপ্ত সময় থাকে।
আট: স্বয়ংক্রিয় মোডে কাজের পদ্ধতির ওভারভিউ
মেশিন সিল করতে পারেন স্বয়ংক্রিয় কাজের মোড কার্যকর করার আগে, প্রতিটি প্রোগ্রামের ক্রিয়া এবং প্রতিটি যান্ত্রিক কাঠামোর ক্রিয়াকলাপ স্বাভাবিক কিনা তা পরীক্ষা করার জন্য ম্যানুয়ালি একটি সিলিং অ্যাকশন সম্পাদন করুন। ওয়ার্কিং মোড সুইচ স্বয়ংক্রিয় মোড অবস্থান নির্বাচন করে (স্বয়ংক্রিয় মোডে, নিম্ন চাপের সিলিন্ডারের উপরের অবস্থানের সংকেত, উপরের সিলিন্ডারের উপরের অবস্থানের সংকেত, ক্লাচ সিলিন্ডারের মূল অবস্থানের সংকেত এবং সিলিংয়ের মূল অবস্থানের সংকেত। ক্লাচ ডিস্ক প্রয়োজন) প্রধান মোটর চালু করতে, এবং তারপরে স্বয়ংক্রিয় অপারেশন শুরু করার জন্য বোতাম টিপুন, পশ্চিম-পূর্ব অপারেশন নির্দেশক আলো এখানে রয়েছে সময়, এবং সরঞ্জামগুলি পশ্চিম-পূর্ব অপারেশনের অবস্থায় রয়েছে (দ্রষ্টব্য: এই সময়ে, মানবদেহকে আহত হওয়া থেকে রক্ষা করার জন্য মানব অঙ্গগুলিকে সরঞ্জাম অপারেশন অংশ ছেড়ে দেওয়া উচিত)।
যখন পরিবাহক বেল্টটি ট্যাঙ্কটিকে ইন্ডেক্সিং স্টেশনে পাঠায়, তখন পণ্য সনাক্তকরণ সুইচটি পণ্য সংকেতটি পিএলসিতে পাঠায়। পিএলসি প্রোগ্রাম দ্বারা প্রক্রিয়াকরণের পরে, এটি ইন্ডেক্সিং ক্লাচ অ্যাকশনটি আউটপুট করে, ইন্ডেক্সিং ক্লাচ ইলেকট্রিক ডিস্কটি শক্তিশালী হয় এবং ইন্ডেক্সিং ডিস্কটি মেশিন দ্বারা চালিত হয়। ঘূর্ণন, একটি স্টেশন ঘূর্ণন সম্পন্ন করার পরে, বিভাজকের সূচক সেন্সর পণ্যের সূচীকরণের সংকেত পিএলসিতে পাঠাবে (দ্রষ্টব্য: এই সময়ে, ইন্ডেক্সিং ক্লাচ ইলেক্ট্রোম্যাগনেটিক চক শক্তি হারায়নি, এবং এটি কাজ চালিয়ে যাচ্ছে। প্রায় 30 একটি স্টেশনের সূচীকরণের আগে ডিগ্রী, ইন্ডেক্সিং স্টপ সেন্সর পিএলসিতে সংকেত পাঠায় এবং সূচীকরণ ক্লাচ ইলেক্ট্রোম্যাগনেটিক চক শক্তি হারায় এবং আলাদা করে-- দ্বিতীয় সেন্সরের ভূমিকা হল পরবর্তী ইন্ডেক্সিং অল্প সময়ের মধ্যে সম্পন্ন করা) পিএলসি প্রক্রিয়া করার পরে, প্রেসিং অ্যাকশন আউটপুট হয়। একই সময়ে, ইজেক্টর সিলিন্ডারটি একই সময়ে চালিত হয় এবং পণ্যটি চাকার তারে মসৃণভাবে চাপা হয়। একই সময়ে, নিচে চাপার সংকেত পিএলসি-তে পাঠানো হয়, ক্লাচ সিলিন্ডার উত্তোলন করা হয় এবং সিলিং গিয়ার প্লেটটি অবতল গর্তে আটকে থাকে, সিলিং অ্যাকশন সম্পাদন করে। যখন সিলিং ক্রিয়া সম্পন্ন হয়, সিলিং গিয়ার প্লেটটি পড়ে যায়, স্প্রিং এটিকে তার আসল অবস্থানে ফিরিয়ে আনে এবং তারের নম্বরটি পুনরুদ্ধার করা হয়, যা নির্দেশ করে যে সিলিং সম্পন্ন হয়েছে। এই সময়ে, নীচের সিলিন্ডারটি অবস্থানে ফিরে আসে, উপরের সিলিন্ডারটি স্বয়ংক্রিয়ভাবে উপরের দিকে ধাক্কা দেয় এবং পণ্যটি চাকার তার থেকে বের হয়ে যায়। নিম্নচাপের সিলিন্ডারের উপরের সিগন্যাল এবং সাকশন কাপ ডি-এনার্জীকৃত হয় না এবং কাজ চালিয়ে যায়। পরবর্তী স্টেশনের স্কোর হওয়ার আগে যখন অপারেশনটি প্রায় 30 ডিগ্রি হয়, তখন ইনডেক্সিং স্টপ সেন্সর পিএলসি-তে সংকেত পাঠায় এবং ইনডেক্সিং ক্লাচ ইলেক্ট্রোম্যাগনেটিক চক শক্তি হারায় এবং পৃথক করে -- দ্বিতীয় সেন্সরের কাজ হল সক্রিয় করা পরবর্তী ইন্ডেক্সিং অল্প সময়ের মধ্যে সম্পন্ন হবে), পিএলসি প্রক্রিয়া করার পরে, প্রেসিং অ্যাকশনটি আউটপুট হয় এবং ইজেক্টর সিলিন্ডারও হয় একই সময়ে চালিত হয়, এবং পণ্যটি মসৃণভাবে চাকার তারের মধ্যে চাপা হয়। একই সময়ে, নিচে চাপার সংকেত পিএলসি-তে পাঠানো হয়, ক্লাচ সিলিন্ডার উপরে থাকে এবং সিলিং ক্রিয়া সম্পাদনের জন্য সিলিং গিয়ার প্লেট অবতল গর্তে আটকে থাকে। যখন সিলিং ক্রিয়া সম্পন্ন হয়, সিলিং গিয়ার প্লেটটি পড়ে যায়, স্প্রিং এটিকে তার আসল অবস্থানে ফিরিয়ে আনে এবং তারের নম্বরটি পুনরুদ্ধার করা হয়, যা নির্দেশ করে যে সিলিং সম্পন্ন হয়েছে। এই সময়ে, নীচের সিলিন্ডারটি অবস্থানে ফিরে আসে, উপরের সিলিন্ডারটি স্বয়ংক্রিয়ভাবে উপরের দিকে ধাক্কা দেয় এবং পণ্যটি চাকার তার থেকে বের হয়ে যায়। নিম্নচাপের সিলিন্ডারের উপরের সিগন্যাল এবং উপরের সিলিন্ডারের উপরের সিগন্যালটি plc-তে পাঠানো হয় এবং pl ইনডেক্সিং অপারেশন সিগন্যালটি আউটপুট করে এবং পরবর্তী স্টেশনের ইন্ডেক্সিং করার জন্য ইন্ডেক্সিং ক্লাচ ডিস্কটি আবার সক্রিয় হয় এবং পুনরাবৃত্তি করে একের পর এক সিলিং অ্যাকশন।
